SÉLECTION DE MATÉRIELS FRIGORIFIQUES

SÉLECTION DE MATÉRIELS FRIGORIFIQUES

materiel

Cliquez sur l'image pour agrandir

Ce module permet d'effectuer la sélection de l'ensemble des matériels soit en liaison avec un bilan précédemment calculé ou soit à partir d'une sélection libre. Cette dernière option offre la possibilité de sélectionner du matériel sur les bases de caractéristiques connues ou pour une installation déjà existante.

Pour chaque composant de l'installation, l'utilisateur a la possibilité d'interroger une ou plusieurs bibliothèque(s) de constructeur de matériel. Les sélections sont effectuées en respectant scrupuleusement la méthode préconisée par le constructeur dans sa documentation technique.

Deux cas de figures se présentent dans la conception de l'installation frigorifique :

Réalisation de l'équipement d'une MONO-CHAMBRE
Tout le calcul est basé sur le choix du compresseur. La puissance des autres composants sera ramenée à celle du compresseur.Ainsi, l'ordre de sélection des composants est le suivant :

  • compresseur
  • évaporateur
  • condenseur (dans le cas de sélection d'un moto-compresseur)
  • moteur électrique (dans le cas de sélection d'un moto-compresseur)
  • tuyauteries
  • réservoir de liquide (dans le cas de sélection d'un moto-compresseur)
  • matériel de régulation
  • matériel divers

L'option Comparatif permet de voir comment va fonctionner l'installation concernant le temps de marche du compresseur ainsi que l'écart de température à l'évaporateur.


Réalisation de l'équipement en CENTRALE (un ensemble de postes de froid, chambres froides, vitrines ou autres)
Tout le calcul est basé sur le total de la puissande de chaque poste de froid. Ainsi, l'ordre de sélection des composants est le suivant :

  • implantation des postes de froid et tracé des canalisations
  • évaporateurs
  • tuyauteries propres à chaque poste de froid
  • matériel de régulation
  • compresseur(s)
  • condenseur(s) (dans le cas de sélection d'un moto-compresseur)
  • moteur électrique(s) (dans le cas de sélection d'un moto-compresseur)
  • réservoir de liquide (dans le cas de sélection d'un moto-compresseur)
  • matériel divers

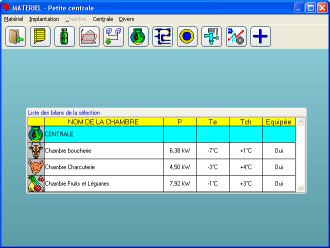

Ci-contre, la sélection de matériel d'une petite centrale faite en utilisant 3 des bilans calculés précédement.
